代表性部署情境

智慧製造 OT 可視性

將產線設備狀態與製程資料單向釋出，供 Red Side 的製造與分析系統建立可視性。

內容僅用於盤點來源、硬體單向邊界與目的端條件。

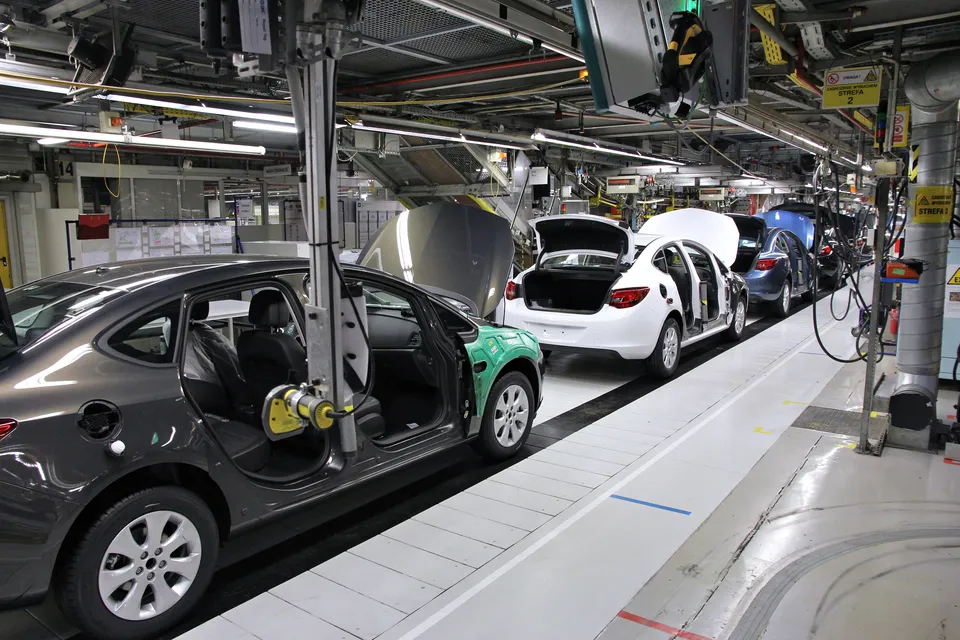

汽車裝配產線中的工業機器設備與車身，作為智慧製造資料來源脈絡示意。

情境脈絡照片，非產品部署現場紀錄。

Photo: Car factory assembly line - Opel factory in Gliwice, PolandAuthor: Marek Ślusarczyk (Tupungato) Photo portfolioLicense: CC BY 3.0Source:Wikimedia Commons

Source → boundary → destination

完整資料路徑

  1. Source / Blue Side

    Blue Side sources and data

    Sources
    OPC UA 伺服器、Modbus TCP 控制設備
    Data
    設備狀態與製程變數、核准的暫存器資料

  2. Hardware-enforced boundary

    硬體單向邊界

    Blue NodeBlue-to-Red 單向光纖資料傳輸Red Node

    Blue Node 採集已定義的產線資料，經 Blue-to-Red 單向光纖資料傳輸後，由 Red Node 接收並重建目的端可用的資料介面。

  3. Destination / Red Side

    Red Side destinations and use

    Destinations
    歷史資料庫、MES 與分析系統
    Use
    供 Red Side 查閱製程趨勢、設備狀態與核准的生產資料表示。

Evaluation inputs

評估考量

  1. 01

    確認 OPC UA 節點與 Modbus 暫存器的核准範圍。

  2. 02

    確認資料新鮮度、量體與可接受的遺失條件。

  3. 03

    確認 Red Side 目的系統需要的重建介面與資料表示。
